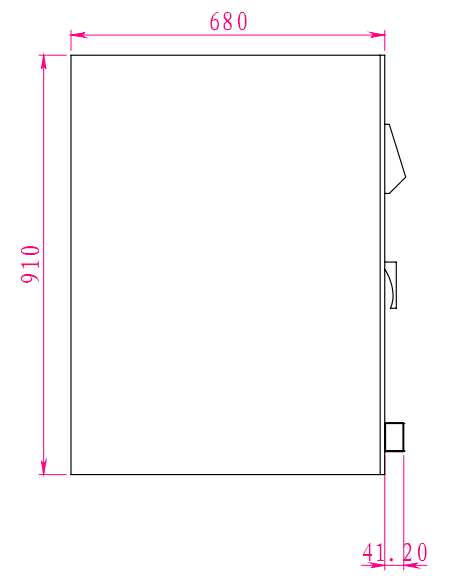

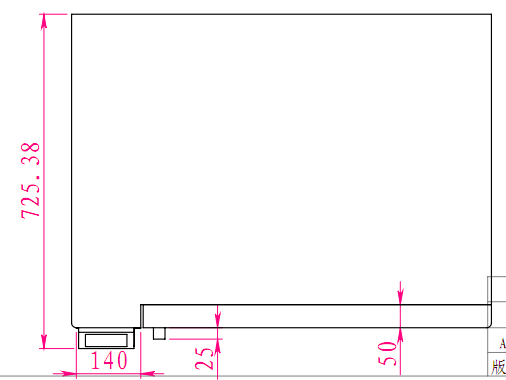

鼓風干燥箱示意圖(單位:mm)



正面：











側面：









俯面：













































鼓風干燥箱設計方案



1、 加熱系統：加熱管布于箱體后部，風道采用冷軋鋼板噴涂高溫塑粉，利用獨特的風道結構和雙風機強行對流熱風循環將熱量均勻送入烘箱，從而保證烘箱的均勻性，電加熱功率：8KW，循環風機功率：50W×2。

2、 電氣控制系統：上海海宏LCD數字顯示屏，控溫精度±0.1℃。

烘箱門單開門，循環風機置箱體后部，送風方式為由中心向左右送風；水平風。

3、 內膽材質為δ1.5mm 優質冷軋鋼板噴涂高溫塑粉，外板采用δ1.2mm優質冷軋鋼板。中間填充10cm耐高溫陶瓷纖維棉。

4、 烘箱門密封采用耐高溫硅橡膠密封條。

5、 烘箱頂部中間開Ф25mm測試孔和Ф50mm可調節排氣口。

6、 烘箱外表面噴塑。

7、 安全保護裝置:有超溫自動保護；超溫報警器，超溫切斷加熱。

8、 隨機相關技術資料：產品合格證，使用說明書，電氣原理圖及保修卡等。

9、 設備嚴格按照JB/T 5520-1991干燥箱技術條例生產。（并提供技術條例復印件）

10、 標配箱門觀察窗（三層中空玻璃）

11、 隔板標配2塊，朂多6層。
